分布式训练基础设施

在上一章里,我们看到了缩放定律揭示的规律,模型参数增加 10 倍,损失固定降低到原来的约 0.84 倍,这条幂律曲线给出了一个确定性的承诺,只要愿意投入更多算力,模型性能就会按可预测的比例持续提升。但乐观的曲线背后藏着一个工程难题:要训练一个参数量达到千亿甚至万亿规模的模型,单张 GPU 根本放不下它,更无法在可接受的时间内完成训练。

这个难题并非理论上无解,而是工程实现上极其复杂。2019 年,NVIDIA 研究人员穆罕默德·肖伊比(Mohammad Shoeybi)在论文《Megatron-LM: Training Multi-Billion Parameter Language Models Using Model Parallelism》中首次展示了如何将 83 亿参数的模型分布到多张 GPU 上高效训练。此后,微软 DeepSpeed 团队在 2020 年提出了 ZeRO 优化技术,DeepSeek 团队在 2024 年的 V3 技术报告中提出了万卡规模的三维并行训练方案。这些工作逐步将分布式训练从实验室探索推向了工业级实践。

以 GPT-4 为例,据推测其训练使用了约 25000 张 A100 GPU,持续数月,这相当于把一整座数据中心跑满大半年只为训练一个模型。如何将一个模型切分到数千张 GPU 上、如何让它们高效通信、如何处理不可避免的硬件故障,这些工程问题构成了分布式训练的实质议题。

并行策略

在讨论各种并行训练策略之前,我们先来明确并行的目的是什么:训练一个模型需要的显存远不止模型参数本身,还包括梯度、优化器状态和激活值。当这些加在一起远超单张 GPU 的容量时,唯一的出路就是把它们拆开,放到多张 GPU 上,这样才可能在有限的显存中以合理的时间完成训练。

训练一个模型时,GPU 显存需要同时容纳四类数据。第一类是模型参数本身,以 FP16 格式存储时每个参数占 2 字节,70 亿参数的模型就需要约 14 GB。第二类是梯度,反向传播计算出的每个参数梯度同样以 FP16 存储,大小与参数相同。第三类是优化器状态,AdamW 优化器为每个参数维护主权重副本、动量和方差三个 FP32 变量,加起来每个参数占 12 字节。第四类是激活值,前向传播过程中保存的中间结果,大小取决于 Batch Size 和序列长度。

把这些数字加在一起,设模型参数量为 NNN,训练时至少需要 2N+2N+12N=16N2N + 2N + 12N = 16N2N+2N+12N=16N 字节的显存来存储参数、梯度和优化器状态,以 70B 模型为例,将 N=70×109N = 70 \times 10^9N=70×109 代入计算,得到参数 140 GB,梯度 140 GB,优化器状态 840 GB,合计约 1120 GB。一张 A100 GPU 最大只有 80 GB 显存,意味着光是把模型相关的数据存下来,就需要至少 14 张 A100。实际上数字要比这个更大,因为激活值、各种库和碎片化花销还要额外占用显存(可参考 Transformer 模型训练实验中的"训练显存占用预估")。下图是不同规模模型在 FP16 训练下的显存需求分解,橙色和红色虚线分别为 A100 40GB 和 80GB 的显存上限。

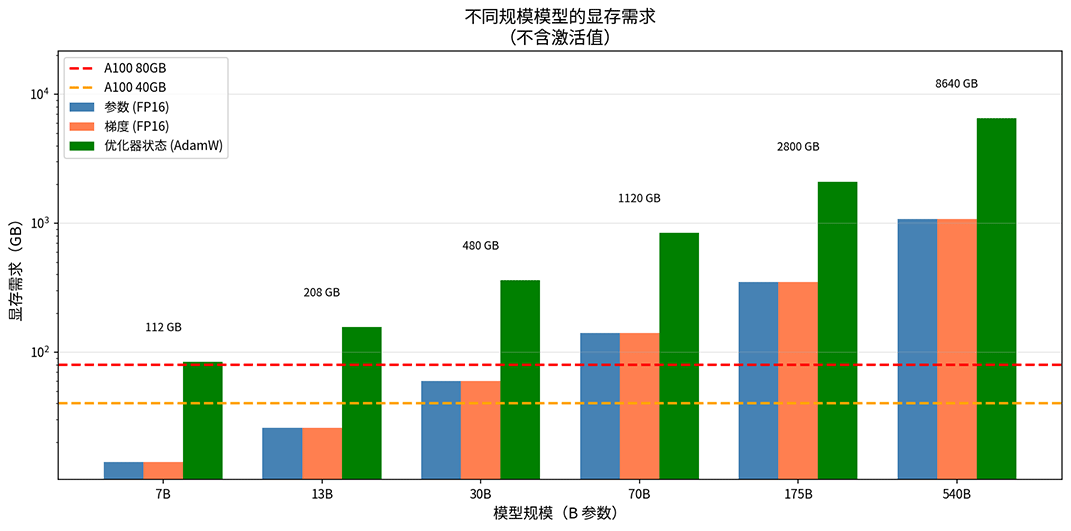

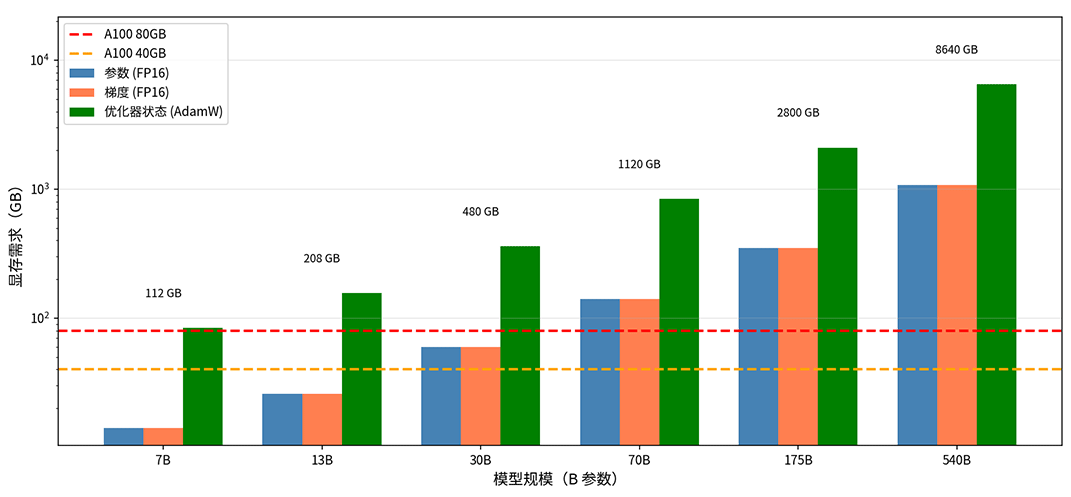

不同规模模型的显存需求

图:不同规模模型的显存需求

数据并行

既然一张 GPU 放不下所有数据,那能否使用多张 GPU 一起分担?最早出现的数据并行(Data Parallelism, DP)就支持多卡并行训练。数据并行要求每张 GPU 各持有一份完整的模型参数副本,然后将一个大的 Batch 拆分成多个子 Batch,分配给不同的 GPU,每张 GPU 各自独立执行前向传播和反向传播。最后各 GPU 将计算得到的梯度汇总,得到平均梯度后各自更新参数,确保所有副本保持同步。

图:数据并行工作流程

数据并行实现起来十分简单,几乎不需要修改模型代码,使用 PyTorch 原生的 DistributedDataParallel(DDP)就能完成。但它的局限相信大家一眼就看出来了,数据并行对大模型的显存瓶颈毫无帮助,它只能解决"算得慢"的问题,无法解决"放不下"的问题。训练过程中每张 GPU 必须持有完整的模型,包括参数、梯度和优化器状态。如下面公式,2N+2N+12N2N + 2N + 12N2N+2N+12N 部分不会随 GPU 数量增加而减少,只有 AAA 能通过减小子 Batch 来降低。前面计算过,70B 模型仅参数和优化器状态就需要约 1120 GB,目前没有任何单卡能容纳这种规模的数据量。

每卡显存需求=2N+2N+12N⏟参数+梯度+优化器+A⏟激活值\text{每卡显存需求} = \underbrace{2N + 2N + 12N}_{\text{参数+梯度+优化器}} + \underbrace{A}_{\text{激活值}}每卡显存需求=参数+梯度+优化器2N+2N+12N​​+激活值A​​

模型并行

真正能够突破单卡显存限制的是模型并行(Model Parallelism, MP),它不复制整个模型,而是把模型的不同部分装载到不同的 GPU 上。模型并行有流水线并行和张量并行两种主要形式,它们分别从"层间"和"层内"两个粒度来切分模型。

流水线并行

流水线并行(Pipeline Parallelism, PP)将模型按层切分,不同层放在不同 GPU 上,数据像流水线一样依次通过各 GPU。2019 年,Google 的论文《GPipe: Efficient Training of Giant Neural Networks using Pipeline Parallelism》中提出了这一方法的系统实现,随后卡内基梅隆大学在 PipeDream 中引入了更高效的调度策略。

以一个 48 层的 Transformer 模型为例。训练时,将模型第 1-12 层放在 GPU 1 上,第 13-24 层放在 GPU 2 上,依此类推。一次前向传播的过程是数据先经过 GPU 1 的 12 层计算,输出激活值传给 GPU 2,GPU 2 拿到激活值后经过自己的 12 层计算,再传给 GPU 3,依此类推,直到 GPU 4 输出最终结果。反向传播则反过来,梯度从 GPU 4 依次传回 GPU 1。

这种朴素的流水线设计会导致同一时刻只有一张 GPU 在工作,GPU 1 算前 12 层时,GPU 2、3、4 空闲,GPU 1 算完把激活值传给 GPU 2,GPU 2 开始计算,但 GPU 1、3、4 又空闲了。整条流水线的资源利用率只有大约 25%。下面的时序图展示了 4 张 GPU 处理一个 Batch 时的空闲情况,这些空闲时段被称为流水线气泡(Pipeline Bubble)。

图:朴素流水线工作时序

Micro-batch 流水线是为了压缩这些气泡而提出的。既然一张 GPU 处理完一个 Batch 的前向传播后要等很久才能收到反向传播的梯度,那不如让它在这段等待时间里去处理下一个 Batch 的前向传播。具体做法是将一个大的训练 Batch 切分成若干个 Micro-batch,然后让这些 Micro-batch 依次进入流水线。以上面 4 张 GPU 的场景为例,将一个 Batch 切成 4 个 Micro-batch(m1,m2,m3,m4m_1, m_2, m_3, m_4m1​,m2​,m3​,m4​),它们的工作时序如下图所示。

图:Micro-batch 工作时序

  • 时刻 1:只有 GPU 1 在处理 m1m_1m1​ 的前向传播,其余 GPU 仍然空闲。
  • 时刻 2:GPU 1 开始处理 m2m_2m2​ 的前向传播,同时 GPU 1 之前算出的 m1m_1m1​ 的激活值已经传到 GPU 2,GPU 2 开始处理 m1m_1m1​ 的前向传播。
  • 时刻 3:GPU 1 处理 m3m_3m3​,GPU 2 处理 m2m_2m2​,GPU 3 处理 m1m_1m1​,此时三张 GPU 同时工作。
  • 时刻 4:4 张 GPU 全部被填满,各自处理不同 Micro-batch 的不同阶段,利用率接近 100%。这和工厂流水线的工作方式一致,每个产品都要依次经过所有工序,但不同产品可以同时在不同工序上加工,当流水线填满后,所有工位都在运转。

上面这张时序图只画了前向传播,隐去了反向传播的部分。完整的训练过程是前向传播和反向传播交替进行的,而前向传播和反向传播如何交替安排,就涉及 GPipe 和 PipeDream 两种不同的调度策略:

  • GPipe 采用同步调度,所有 Micro-batch 先依次完成前向传播,然后再依次完成反向传播。以上面 4 个 Micro-batch 为例,m1m_1m1​ 到 m4m_4m4​ 依次通过 4 张 GPU 完成前向传播,然后 m4m_4m4​ 到 m1m_1m1​ 再依次完成反向传播。这种方式的优点是实现简单,梯度在所有 Micro-batch 完成后统一同步,数学上与使用完整 Batch 等价。缺点是显存占用高,因为要等所有 Micro-batch 的前向传播都做完才开始反向传播,GPU 必须同时保存所有 Micro-batch 的激活值。此外,前向传播和反向传播之间的过渡期会产生较大的流水线气泡。

  • PipeDream 采用 1F1B(One Forward One Backward)调度,每做完一个 Micro-batch 的前向传播,紧接着就做它的反向传播。m1m_1m1​ 完成前向传播后,不等其他 Micro-batch,直接开始 m1m_1m1​ 的反向传播。这意味着 GPU 只需保存当前正在处理的那一个 Micro-batch 的激活值,反向传播完成后即可释放,显存占用大幅降低。但 1F1B 的实现更复杂,不同 Micro-batch 可能使用不同版本的模型参数(前一个 Micro-batch 的反向传播已经更新了参数,后一个 Micro-batch 的前向传播用的是更新后的参数),需要额外处理参数版本一致性。

策略GPipePipeDream
调度方式同步(所有 Micro-batch 完成后同步)异步(1F1B 调度)
内存效率需要存储所有 Micro-batch 的激活值只需存储部分激活值
实现复杂度简单复杂(需要处理版本一致性)
适用场景追求确定性追求高吞吐

流水线并行的通信量远小于张量并行,因为 GPU 之间只传递层间的激活值,不涉及模型参数的同步。但它仍有局限:一是流水线气泡,即 GPU 在 Micro-batch 切换的间隙仍有空闲时间;二是层间负载不均,如果各层计算量不同,某些 GPU 会成为瓶颈。

张量并行

流水线并行是按层切分模型,但如果某一层本身就很大,单个 GPU 仍然放不下,就需要在层内进一步切分。张量并行(Tensor Parallelism, TP)就是将单层的计算切分到多张 GPU 上。2019 年 NVIDIA 在 Megatron-LM 的论文中给出了 Transformer 模型中 FFN 层和 Attention 层的高效切分方案。FFN 层(Y=ReLU(XW1)W2Y = ReLU(XW_1)W_2Y=ReLU(XW1​)W2​)包含 W1W_1W1​ 和 W2W_2W2​ 两个线性层。可以将 W1W_1W1​ 按列切分,W2W_2W2​ 按行切分:

W1=[W1(1),W1(2)],W2=[W2(1)W2(2)]W_1 = [W_1^{(1)}, W_1^{(2)}], \quad W_2 = \begin{bmatrix} W_2^{(1)} \\ W_2^{(2)} \end{bmatrix}W1​=[W1(1)​,W1(2)​],W2​=[W2(1)​W2(2)​​]

W1W_1W1​ 按列切分意味着两个 GPU 各自持有权重矩阵的一半列,各自独立计算一部分中间结果。W2W_2W2​ 按行切分则让两个 GPU 各自从自己的中间结果算出一部分输出,最后加起来就得到完整结果。具体来说,GPU 1 计算 Y(1)=ReLU(XW1(1))W2(1)Y^{(1)} = ReLU(XW_1^{(1)})W_2^{(1)}Y(1)=ReLU(XW1(1)​)W2(1)​,GPU 2 计算 Y(2)=ReLU(XW1(2))W2(2)Y^{(2)} = ReLU(XW_1^{(2)})W_2^{(2)}Y(2)=ReLU(XW1(2)​)W2(2)​,最后 Y=Y(1)+Y(2)Y = Y^{(1)} + Y^{(2)}Y=Y(1)+Y(2)。这就像两个人各算一半的加法,最后把结果合并。

Attention 层的切分则更为自然。多头注意力中,每个注意力头本身就是独立的计算单元,只需将不同的头分配给不同的 GPU 即可。但与 FFN 层类似,QKV 投影矩阵需要按列切分,输出投影矩阵需要按行切分,这样各 GPU 才能独立计算各自的注意力头,最后只需一次 All-Reduce 合并输出。

图:Attention 层的切分

张量并行的优势在于切分粒度细,各 GPU 负载均衡,适合超大单层(如 175B 模型的 FFN)。它的代价是 GPU 间通信十分频繁,每一层的前向和反向传播都需要 All-Reduce 操作来汇总结果,因此对 GPU 之间的通信带宽非常敏感,通常需要有 NVIDIA NVLink、昇腾 HCCS 这样的高带宽互联才能发挥优势。

三维并行

实际训练大模型时,单独使用一种并行策略往往是不够的,现代大模型训练通常组合使用数据并行(DP)、流水线并行(PP)和张量并行(TP),即三维并行的训练策略。

图:三维并行训练策略

以 GPT-3 175B 为例,假如使用 1024 张 GPU 进行训练,一种典型的配置是 TP = 8(每个张量并行组 8 张 GPU,利用 NVLink 高带宽通信)、PP = 4(4 个流水线阶段,每个阶段约 24 层)、DP = 32(32 个数据并行副本,处理不同数据)。总 GPU 数 = TP × PP × DP = 8×4×328 \times 4 \times 328×4×32 = 102410241024。

三维并行的配置不是随意选择的,需要考虑几个约束:张量并行度应与同一节点内的 GPU 数匹配(因为 TP 每一层都需要 All-Reduce,对通信带宽极其敏感,必须使用节点内高带宽互联,跨节点延迟难以接受),流水线并行度受模型层数限制(PP=4 至少需要 4 组可均分的层),数据并行度则取决于可用总 GPU 数(DP = 总 GPU 数 / (TP × PP))。根据模型规模,推荐的并行策略如下:

模型规模推荐策略原因
< 1BDP单 GPU 可容纳,DP 最简单
1B - 10BDP + PP需要跨 GPU,但通信开销可控
10B - 100BDP + PP + TP需要细粒度切分
> 100BDP + PP + TP + ZeRO需要极致显存优化

ZeRO 优化

在标准数据并行中,每张 GPU 都存储完整的模型参数、完整的梯度和完整的优化器状态。这些数据在所有 GPU 上完全相同,存在大量冗余。以 4 张 GPU 训练 70B 模型为例,优化器状态总共 840 GB,但每张 GPU 都存了一份完整的模型,其中 3/4 是冗余的。针对这个问题,2020 年微软 DeepSpeed 团队在论文《ZeRO: Memory Optimizations Toward Training Trillion Parameter Models》中提出了 ZeRO(Zero Redundancy Optimizer),把这些冗余的数据分摊到不同 GPU 上,通过消除数据并行中的冗余存储,大幅降低了显存占用。根据优化的分布式程度不同,ZeRO 一共分为以下几个阶段:

  • ZeRO-1:优化器状态分片

    ZeRO-1 将优化器状态切分到不同 GPU 上,单卡显存占用从 2N+2N+12N=16N2N + 2N + 12N = 16N2N+2N+12N=16N 降低到 2N+2N+12N/Ngpu2N + 2N + 12N/N_{gpu}2N+2N+12N/Ngpu​,其中 NgpuN_{gpu}Ngpu​ 是 GPU 数量。以 70B 模型、64 张 GPU 为例,优化器状态从 840 GB 降到约 13 GB,单卡显存从 1120 GB 降到约 293.1 GB(140 GB + 140 GB + 13.1 GB)。代价是参数更新时需要 All-Gather 操作来收集完整的优化器状态,通信量增加约 50%。

  • ZeRO-2:梯度分片

    ZeRO-2 在 ZeRO-1 基础上进一步将梯度切分,每个 GPU 只存储对应优化器状态部分的梯度。既然每个 GPU 只负责更新 1/N1/N1/N 的参数,那它只需要对应部分的梯度就够了,其余梯度在反向传播完成后即可释放。这进一步将单卡显存降低到 2N+2N/Ngpu+12N/Ngpu2N + 2N/N_{gpu} + 12N/N_{gpu}2N+2N/Ngpu​+12N/Ngpu​。70B 模型在 64 张 GPU 下,降到约 155.3 GB(140 GB + 2.2 GB + 13.1 GB)。代价是反向传播完成后需要 Reduce-Scatter 操作将梯度分片到各 GPU,通信量比 ZeRO-1 又有增加(约增加 50%-100%),但仍远小于 ZeRO-3 的开销。

  • ZeRO-3:参数分片

    ZeRO-3 将参数也切分,每个 GPU 只存储 1/N1/N1/N 的参数。在前向和反向传播时,通过 All-Gather 操作临时获取需要的参数,计算完立即释放。工作流程是前向传播时 All-Gather 当前层参数,计算后释放。反向传播时 All-Gather 当前层参数和梯度,计算后释放。参数更新时只更新本地分片。

    ZeRO-3 将单卡显存占用降低到 16N/Ngpu16N/N_{gpu}16N/Ngpu​,理论上 GPU 数量越多,每卡显存越小。以 70B 模型、64 张 GPU 为例,单卡显存仅需约 17.5 GB(2.2 GB + 2.2 GB + 13.1 GB),可以放入单张 A100 80GB。代价是通信量增加约 3 倍,因为前向和反向传播的每一层都需要 All-Gather 参数。下图是标准 DP 与 ZeRO-1/2/3 的单 GPU 显存占用对比,红色虚线为 A100 80GB 上限。

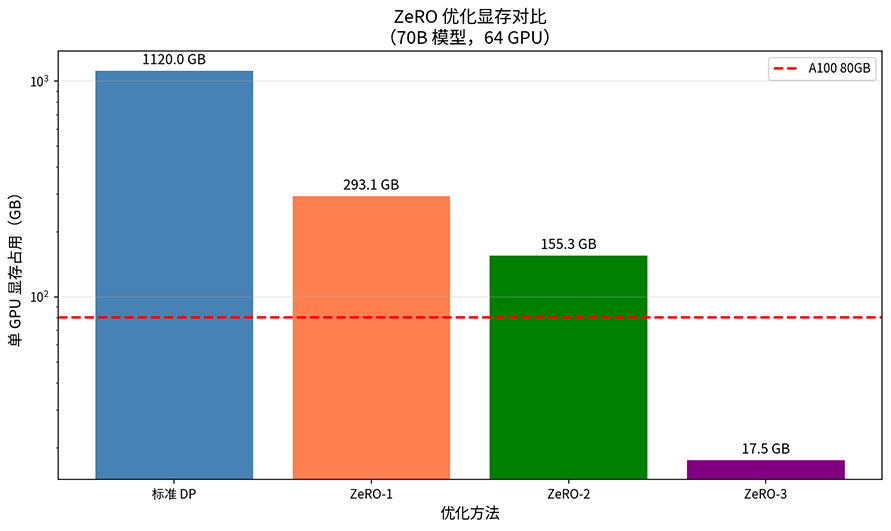

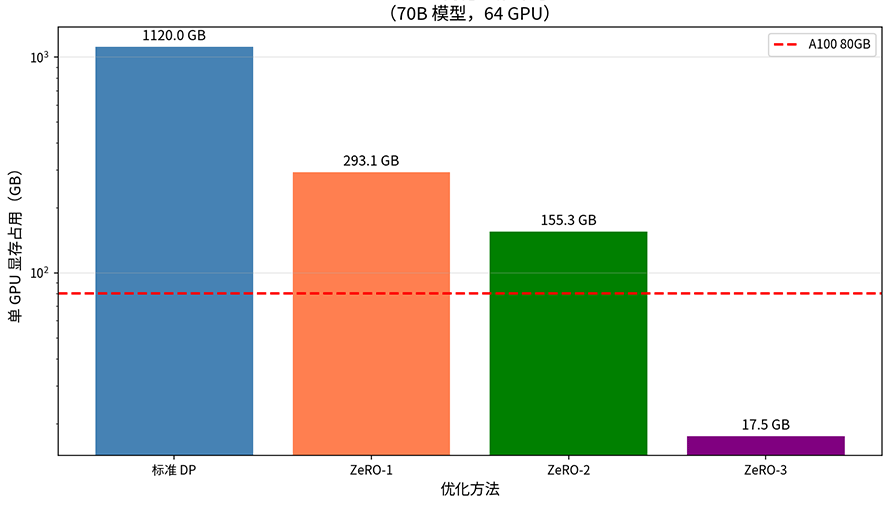

    ZeRO 优化显存对比

    图:ZeRO 优化显存对比

  • ZeRO-Offload:CPU 卸载

当 GPU 显存仍然不够时,ZeRO-Offload 将优化器状态和梯度卸载到 CPU 内存。GPU 只保留 FP16 的模型参数和激活值,FP32 的优化器状态和梯度放在 CPU 端,在需要时通过 PCIe 传输。这种方案的代价是 CPU-GPU 数据传输成为瓶颈,训练速度会明显下降。它不属于工业级的模型训练方案,只适用于显存极度受限但可以接受较慢训练速度的场景,譬如在少量消费级 GPU 上训练大模型。

图:ZeRO-Offload 方案

  • ZeRO-Infinity:NVMe 卸载

    ZeRO-Infinity 进一步将数据卸载到 NVMe SSD,利用高速存储扩展可用容量。当 CPU 内存也不够时,NVMe 卸载提供了最后一道防线,使得在有限硬件上训练超大规模模型成为可能。

混合精度训练

除了把模型拆分到多张 GPU 上,降低每个数值的存储精度也是节省显存开销的方法。FP32 每个数占 4 字节,FP16 只占 2 字节,切换到 FP16 立刻节省一半的显存和带宽。2017 年,NVIDIA 在论文《Mixed Precision Training》中系统提出了混合精度训练方法,此后迅速成为大模型训练的标准做法。

看到 FP16 节省内存的好处的同时,也要认识到 FP16 的表示范围相当有限,最大正常值约 65504,最小正常值约 6×10−56 \times 10^{-5}6×10−5,精度约 3 位十进制数字。用 FP16 训练会带来两个直接后果。一是梯度下溢,深度学习中的梯度通常很小,在 10−510^{-5}10−5 到 10−810^{-8}10−8 的量级,FP16 无法精确表示这些小数值,它们会被截断为零,导致梯度消失。二是权重更新误差,FP16 精度有限,当学习率乘以梯度得到的更新量 ϵ⋅g\epsilon \cdot gϵ⋅g 很小时,W+ϵ⋅gW + \epsilon \cdot gW+ϵ⋅g 的结果可能和 WWW 完全相同,参数实际上没有更新。

对于权重更新误差问题,混合精度训练的解决方案是同时维护两套权重:一份 FP32 的主权重 WmasterW_{master}Wmaster​ 用于参数更新,一份 FP16 的工作权重 WWW 用于前向和反向传播。每次迭代开始时,将 WmasterW_{master}Wmaster​ 转换为 FP16 得到 WWW,用 WWW 完成前向传播和反向传播,然后将梯度转回 FP32 更新 WmasterW_{master}Wmaster​。

图:混合精度训练

这样做的好处是前向和反向传播使用 FP16,速度快又显存省。参数更新使用 FP32,精度高又不会丢失微小更新。相比纯 FP16 训练,混合精度训练仅多了一份 FP32 主权重的额外开销。相比全 FP32 训练,激活值和梯度都降为 FP16,还是节省了大量显存,总显存仍远低于全 FP32 训练。

对于梯度下溢问题,可以使用损失缩放(Loss Scaling)来解决。FP16 的最小正常值约 6×10−56 \times 10^{-5}6×10−5,而很多梯度值比这还要小。损失缩放在反向传播前,将损失值乘以一个缩放因子 SSS,根据链式法则,所有梯度也会相应放大 SSS 倍,从而进入 FP16 的表示范围:

scaled_loss=loss×Sscaled\_loss = loss \times Sscaled_loss=loss×S
scaled_grad=∂(scaled_loss)∂W=grad×Sscaled\_grad = \frac{\partial(scaled\_loss)}{\partial W} = grad \times Sscaled_grad=∂W∂(scaled_loss)​=grad×S

反向传播完成后,将梯度除以 SSS 恢复原始值:

grad=scaled_grad/Sgrad = scaled\_grad / Sgrad=scaled_grad/S

SSS 需要足够大使梯度进入 FP16 的表示范围,但不能太大否则会导致梯度上溢(出现 inf)。实践中通常使用动态损失缩放。如果检测到梯度上溢,就将 SSS 减半。如果连续若干步没有上溢,就将 SSS 翻倍。如下图所示,原始梯度分布与缩放后(S=1024)梯度分布对比,红色虚线为 FP16 最小正常值,缩放使下溢比例大幅降低。

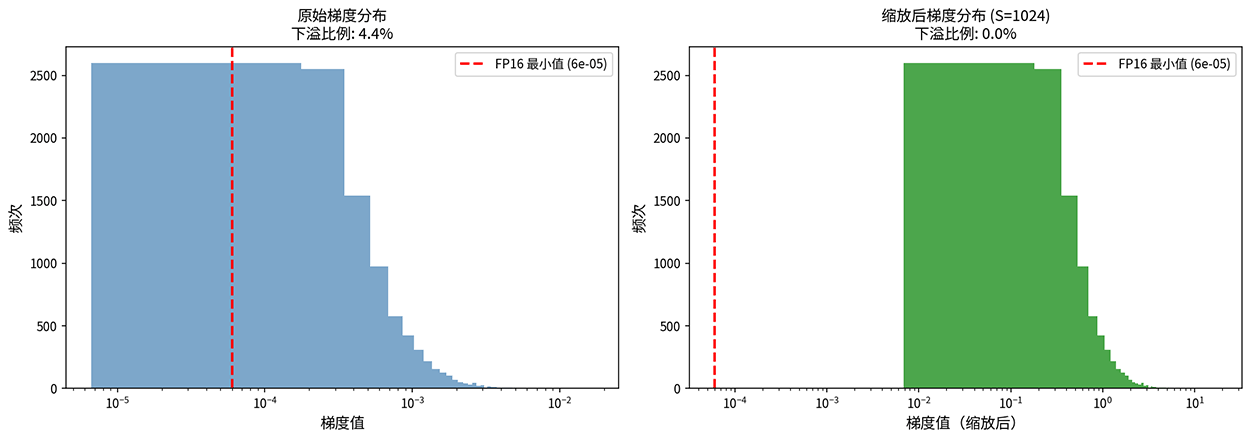

损失缩放效果对比

图:损失缩放效果对比

相比每次反向传播都要进行损失缩放,BF16 是另一种全新视角的解决方案。BF16(Brain Float 16)是 Google 为深度学习设计的浮点格式,在 2019 年的论文《A Study of BFLOAT16 for Deep Learning Training》中系统论证了其有效性。它的设计思路与 FP16 不同,FP16 用 5 位指数和 10 位尾数,牺牲了表示范围来换取精度。BF16 则用 8 位指数和 7 位尾数,牺牲了精度来换取与 FP32 相同的表示范围。

格式符号位指数位尾数位表示范围
FP161510±65504
BF16187±3.4e38
FP321823±3.4e38

BF16 使用与 FP32 相同的 8 位指数,因此表示范围完全相同(最大约 3.4×10383.4 \times 10^{38}3.4×1038),不会出现 FP16 的梯度下溢问题。这意味着使用 BF16 训练时不需要损失缩放,训练流程更简单,数值稳定性也更好,下图是 FP16、BF16、FP32 三种浮点格式的表示范围对比,BF16 与 FP32 的表示范围一致,代价是精度较低(只有 7 位尾数,而 FP16 有 10 位),可能影响某些对精度敏感的计算,同时需要 Ampere 架构及以后的 GPU 才有硬件支持。

浮点格式表示范围对比

图:浮点格式表示范围对比

梯度累积与检查点

即使使用了 ZeRO 优化和混合精度,显存仍然可能不足以支持大 Batch Size 的训练。这时可以考虑引入梯度累积和梯度检查点两种互补的技术方案。梯度累积用时间换空间,在不增大显存的前提下模拟大 Batch 训练。梯度检查点则用计算换显存,通过重计算来减少激活值的存储。

  • 梯度累积(Gradient Accumulation):假设最优的 Batch Size 是 64,但显存只够放下 Batch Size 为 4 的数据。梯度累积会连续做 16 次前向和反向传播(每次 Batch Size = 4),把梯度累加起来,最后一次性更新参数。从数学上看,这和一次使用 Batch Size = 64 的更新是等价的。从工程上看,计算量变为是原来的 16 倍。

  • 梯度检查点(Gradient Checkpointing,又称 Activation Recomputation):标准训练中,前向传播会保存所有层的激活值,供反向传播使用。这些激活值占用大量显存,尤其是序列长度较长时。梯度检查点的做法是前向传播时只保存部分层的激活值(检查点),其余层的激活值在反向传播时重新计算。

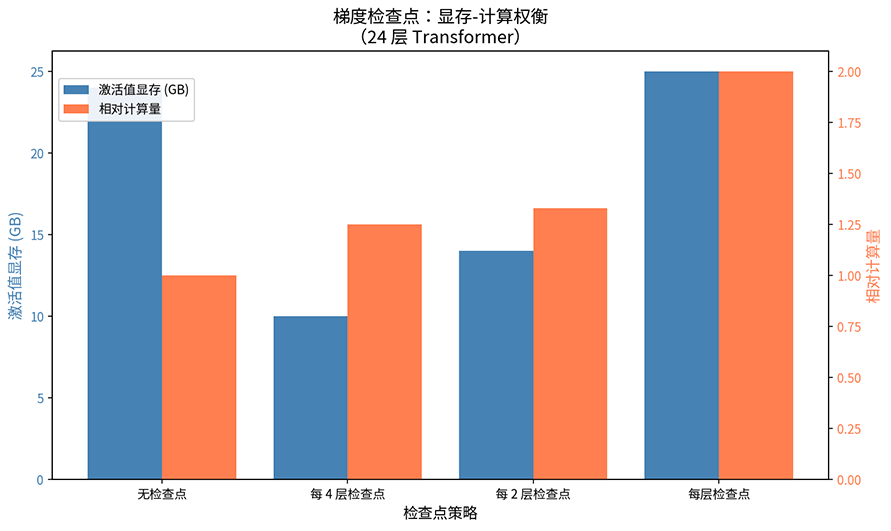

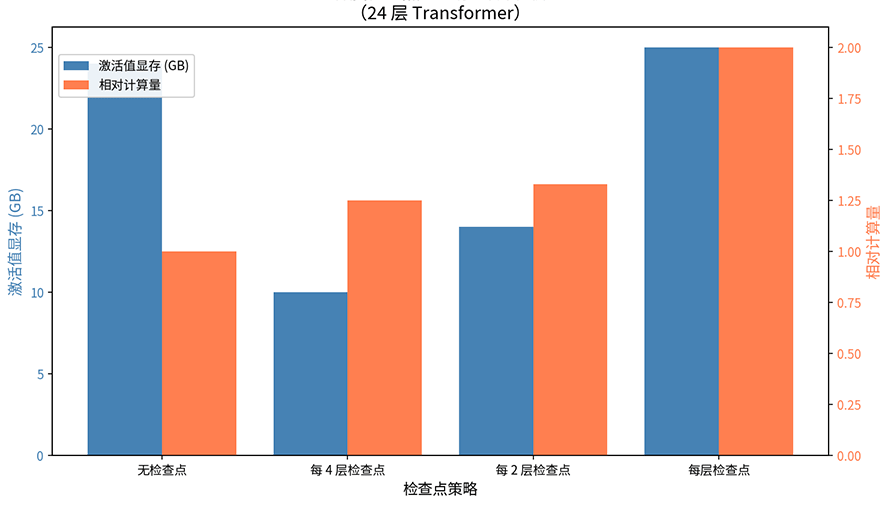

    梯度检查点显存 - 计算权衡

    图:梯度检查点

    假设模型有 LLL 层,每层激活值大小为 AAA。标准训练需要 L×AL \times AL×A 的激活值显存。如果每 kkk 层保存一个检查点,激活值显存降低到 (L/k+k)×A(L/k + k) \times A(L/k+k)×A,因为只需要保存 L/kL/kL/k 个检查点的激活值,加上任意两个检查点之间最多 kkk 层的临时激活值。代价是需要额外的前向传播计算,训练时间增加约 20-30%。上图为 24 层 Transformer 在不同检查点策略下的激活值显存与相对计算量,蓝色为显存,橙色为计算量。

通信优化

分布式训练中,GPU 之间需要频繁通信来同步梯度、参数和激活值。当 GPU 数量达到数千张时,通信开销可能占据总训练时间相当大的比例。本节介绍几种减少通信开销的技术。

All-Reduce

All-Reduce 是分布式训练中最常用的通信原语,它是指每个节点贡献一份数据,最终所有节点都获得聚合结果(如梯度的求和或平均)。最朴素的实现方案是选一个主节点,所有节点把数据发给它,它聚合后再广播给所有人。但主节点有可能会成为通信瓶颈,它的带宽决定了整个操作的速度,所以实践中更多采用 Ring All-Reduce 方案。

Ring All-Reduce 将节点组织成环形拓扑,数据沿环传递,分 Scatter-Reduce 和 All-Gather 两个阶段完成。在 Scatter-Reduce 阶段,每个节点只处理数据的 1/N1/N1/N,沿环传递并逐步累积。在 All-Gather 阶段,将聚合结果沿环广播给所有节点。Ring All-Reduce 的优势在于带宽利用率更高,每个节点同时发送和接收数据,通信负载均匀分布,没有单点瓶颈。每个节点的通信量为 2(N−1)×数据量/N2(N-1) \times \text{数据量} / N2(N−1)×数据量/N,当 NNN 较大时可以近似看作 2×数据量2 \times \text{数据量}2×数据量,与节点数无关。

图:Ring All-Reduce

梯度压缩

当通信带宽成为瓶颈时,可以通过压缩梯度来减少传输数据量。譬如量化压缩将 FP32 梯度量化为低精度格式(如 INT8),通信量降为原来的 1/4。设 ggg 是原始梯度,Δ\DeltaΔ 是量化步长(由梯度范围和量化位数决定),则可以通过以下公式将梯度映射到最近的整数刻度:

gquantized=round(g/Δ)×Δg_{quantized} = round(g / \Delta) \times \Deltagquantized​=round(g/Δ)×Δ

量化不可避免地会引入误差,但 INT8 以上的量化误差通常在可接受范围内。另一种思路是不改变数值精度,而是减少每次通信中传输的梯度数量,这种方式称为稀疏化压缩。做法是每次只发送绝对值较大的梯度,忽略小梯度。Top-K 稀疏化只保留梯度中绝对值最大的 K 个分量,通信量降为原来的 K/N(N 是梯度总维度)。为了弥补丢弃梯度带来的信息损失,会将未发送的梯度累积起来,直到进入最大的 K 个分量后被发送出去,避免信息永久丢失。下图对比了原始梯度、Top-10 稀疏化(保留 10%)和 INT8 量化三种方式的梯度分布,稀疏化减少了 90% 通信量,量化减少了 75%。

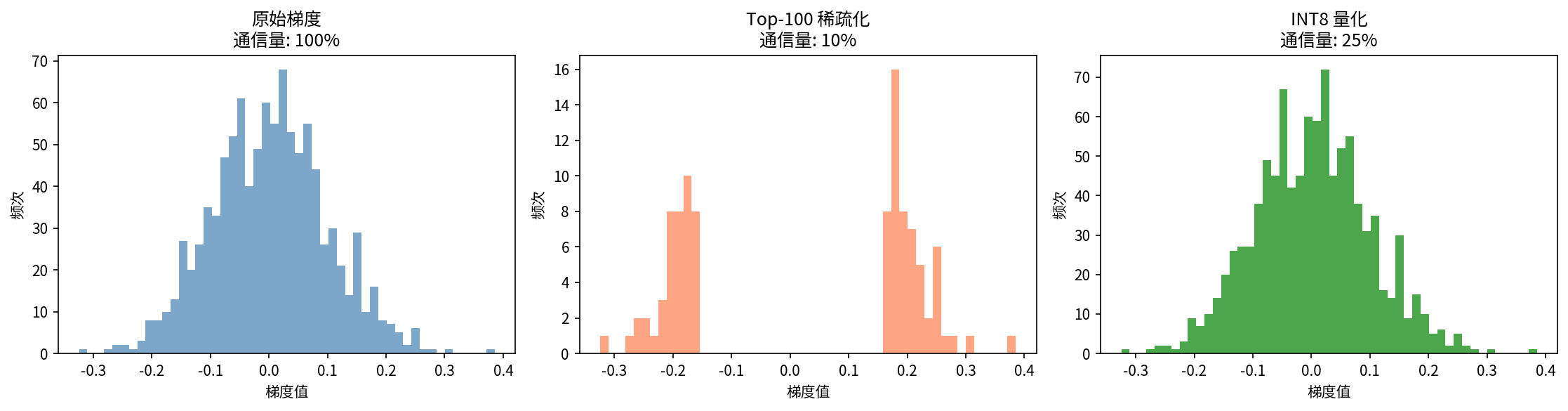

梯度压缩效果对比

图:梯度压缩效果对比

通信与计算重叠

通信与计算重叠(Computation-Communication Overlap)是提升效率的另一条途径。一般的训练过程会先在 GPU 中完成所有计算,然后再进行通信,GPU 在通信期间处于空闲状态。重叠的思路是在反向传播过程中,一旦某层的梯度计算完成,立即开始同步该层梯度,同时继续计算下一层的梯度。这样计算和通信并行执行,通信时间被藏在计算时间里。

DeepSeek-V3 提出的 DualPipe 是一种更激进的重叠策略,它通过双流水线调度实现了前向传播、反向传播和通信的完全重叠,进一步减少了 GPU 的空闲时间,如下图所示。

图:DualPipe

本章小结

缩放定律承诺只要投入更多算力,模型性能就能持续提升,分布式训练基础设施便是兑现这一承诺的工程基础。模型从数十亿参数走向千亿、万亿,单张 GPU 的显存和算力早已力不从心,数据并行、流水线并行、张量并行与 ZeRO 优化从不同维度拆解了显存瓶颈,三维并行将它们组合成可扩展的训练方案,混合精度训练和梯度累积则在精度与效率之间找到了实用的平衡点。通信优化进一步确保了数千张 GPU 协同工作时,通信开销不会吞噬增加算力带来的收益。正是这套基础设施的存在,才使得缩放定律从纸面上的幂律曲线变成了可落地的工程实践。

练习题

  1. 计算 70B 模型在不同并行策略下的单 GPU 显存需求:仅数据并行(假设 8 GPU)、DP + PP(流水线 4 阶段)、DP + PP + TP(PP=4, TP=8)、ZeRO-3(64 GPU)。

    参考答案
    • 仅 DP:每卡 1120 GB(无法放入单 GPU)
    • DP + PP(4 阶段):参数和梯度各分 1/4,优化器状态也分 1/4,约 140/4+140/4+840/4=280140/4 + 140/4 + 840/4 = 280140/4+140/4+840/4=280 GB
    • DP + PP + TP(TP=8):参数和梯度各分 1/8,约 140/8+140/8+840/8=140140/8 + 140/8 + 840/8 = 140140/8+140/8+840/8=140 GB
    • ZeRO-3(64 GPU):1120/64≈17.51120/64 \approx 17.51120/64≈17.5 GB,可以放入单张 A100 80GB
  2. 分析 FP16 和 BF16 的数值特性:计算两种格式下 a+ba + ba+b 可能产生精度损失的条件,并分析为什么 BF16 不需要损失缩放。

    参考答案

    FP16 中,当 ∣a∣|a|∣a∣ 和 ∣b∣|b|∣b∣ 相差超过 210=10242^{10} = 1024210=1024 倍时,较小的数会被截断(因为 FP16 只有 10 位尾数)。BF16 中这个阈值降低到 27=1282^7 = 12827=128 倍,精度更差。但 BF16 不需要损失缩放的原因是它的指数位与 FP32 相同(8 位),表示范围达到 ±3.4e38,远大于 FP16 的 ±65504,因此不会出现梯度下溢问题。
